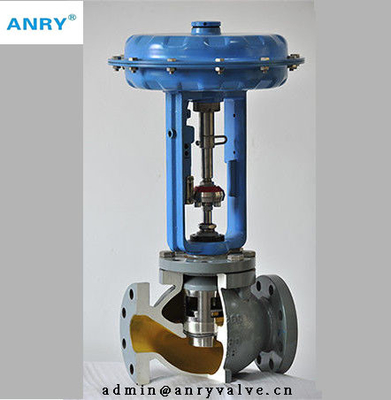

압력 균형적 차압제어밸브 줄기세포와 새장이 퍼포레이티드 플럭형을 안내합니다

압력 균형적 줄기세포와 새장이 퍼포레이티드 플럭형 제어밸브를 안내합니다

동적 안정성의 정비가 인 일하는 큰 분야 부싱과 새장에 의해 안내됩니다. 시리즈는 균형적 정비를 특징으로 하고, 초고압 강하를 견딜 수 있습니다. 확실히 변조되는 것은 단지 작은 하강력이 필요합니다. 다공 실린더 플러그는 문질러 닦인 고속유동에 의해 손상되는 것으로부터 효과적으로 좌석의 밀봉면을 보호할 수 있습니다. 복잡한 피시ㅡ톤 링에 결합되어 그것은 또한 우수한 밀봉 성능을 제공합니다.
정상적인 SBC 일련 정장과 중하중용 애플리케이션.

표준 명세서
밸브 본체
타이핑하세요 : 캐스트 글러브 밸브
공칭 크기 : DN80, 100, 150, 200, 250, 300, 350, 400
공칭 압력 : ANSI 150, 300
DIN PN16, 25, 40
JIS 10K, 20K, 30K
GB PN1.6, 2.5, 4.0 MPa
단 접속 : 플랜지 ANSI B16.5 무선주파수, RTJ
DIN2543/2544/2545 무선주파수
JISB2201 무선주파수
JB/T81 무선주파수
JB/T82.2 FM
용접되세요 : ANSI B16.5 스더블유(DN≤50) ; BW(DN>50)
직접적이 차원 :
ANSI150RF, JIS10K (IEC60534-3-1 37 시리즈)
ANSI300RF, JIS20K, JIS30K (IEC60534-3-1 38 시리즈)
ANSI150/300 RTJ (ASME B16.10 클래스 150/300RTJ)
DIN PN16, 25, 40 (DIN3202-F1)
GB PN1.6, 2.5, 4.0 MPa (ISO5752 1 시리즈)
테이블 6.1~6.2를 언급하세요
본체 소재 :조회하는 table1은 조종된 임시를 위한 형태 3을 언급하세요. &Pressure는 이릅니다
보닛형 :STD type......-46C~200C ; 200C~300C
확산 핀 형태...... 300C~530C
다른 임시에 대한 주의 집중을 (만족시키세요. 재료의) &Pressure 범위
충전（充塡） 물질 :PTFE V-링 합성물 포장, 흑연 화합물 포장,
흑연 패킹,
작동 온도. &Pressure 범위는 테이블 2,figure2에 쇼엔엔입니다
실 개스킷 :나선창 가스킷 (PTFE+316, 탄력적 Graphite+316),
금속 가스킷(Graphite+316,Graphite+304)와 그라파이트

밸브 정비
플럭형 :다공 실린더 플러그
흐름 특성 :EQ%, 선형성은 (조회하는 figure4를 만족시킵니다)
트림 재 :STD 소재 조립체를 위해 3를 제의하는 것을 참조하세요 임시를 운영했습니다. &Pressure는 이릅니다
작동기
타이핑하세요 :멀티-스프링 진동판
에어 서플라이 :맥스. 6개 바
주위 템프. 다음-20C~+80C
대조조차 :표 5에 나타난 바와 같이
공기 연결부 :G1/8(SA1) ;G1/4(SA2) ;G3/4(SA3)
STD 상술 :표 5에 나타난 바와 같이

부속물
포지셔너, 필터 조절 장치 밸브, 솔레노이드 밸브, 리밋 스위치,
밸브 위치 송신기, 부스터 릴레이, 락판, 수동핸들, 기타 등등.
