SS304 SS316 각자 통제 압력 통제 벨브 표준 모듈 디자인

각자 운영하곤/통제 압력은 벨브 RF SS304 SS316 통제 플랜지를 붙였습니다

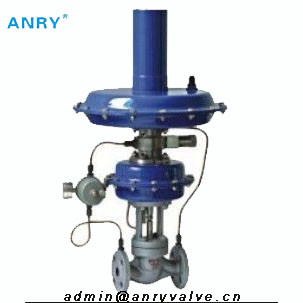

각자 운영한 압력 통제 벨브는 몸 집합, 봄을, 스테인리스 풀무 두는, 액추에이터로 외부 압력 꼭지 모든 그것 구성되고. 벨브는 원동력으로 매체 자체 압력 이용해서 요구합니다 외부 공급 근원에서 어떤 보조 에너지도, 자동적으로 중간 압력을 통제하고 안정시킬 수 있습니다.
각종 가공 체계에 있는 증기, 비 부식성 가스, 액체 및 증기를 위해 적당할지도 모릅니다.
주요 특징:
1개의 압력 균형 기능은 높은 감도를 지킵니다
저잡음과 자유로운 정비에 2 Reliablyhandling
3 표준 모듈 디자인
4 그것에는 다른 성분의 조합을 통해 다수 합성 통제가 있습니다

표준 규격

체형: 던지기 지구 벨브, (숫자 1)에서 보이는 것처럼
명목상 직경: DN20,25,32,40,50,65,80,100,125,150,200,250,300
명목상 압력: GB PN1.6, 2.5, 4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
DIN PN16, PN25, PN40
끝 연결: 플랜지 HG20596-97M, FM; ANSI B16.5 RF; DIN2543/2544/2545RF; JIS B2201RF
정면으로 마주보는 차원: 도표 2를 참고하십시오
몸 물자: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
보닛 유형: STD 유형, - 10~80℃; 중간 임시 직원. (콘덴서에), ≤250℃ 타자를 치십시오; 고열. (콘덴서와 연장에), ≤350℃ 타자를 치십시오
충전물: V 모양 PTFE의 가동 가능한 흑연, o 반지
물개 틈막이: 나선형 부상 틈막이, 금속 틈막이, 지그재그 틈막이, 편평한 틈막이를 가진 흑연.
페인트: 페인트 없이, 스테인리스 또는 구리 표면 그릴 것을 요구되는 탄소 강철 포탄 표면.

손질 마개 유형: 비유적인 압력 균형 마개, 실린더 압력 균형 마개, 비유적인 두 배 좌석 압력 균형 마개
교류 특성: 빠른 오프닝
마개 물자: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
좌석 물자:: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
줄기 물자: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
푸시로드 물자: 2Cr 13(420), 0Cr17Ni12Mo 2(316)
물자를 노호합니다: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)
액추에이터
유형: 다 봄 격막 또는 실린더 피스톤
압력 통제 범위: 도표 1를 보십시오
대소문자 물자: A3, PTFE, 0Cr18Ni를 가진 A4 9(304)
격막 고무: NBR, EPDM, FPM 및 다른 기름 저항 고무
실린더 물자: 20,0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
피스톤 물자: 알루미늄 합금
봄 물자: 60Si2Mn
일 온도: - 20~80℃

성과
통제 유형: 압력 기복 유형 (k) 의 (b) 압력 규칙 유형
정격 Cv: 도표 1에서 보이는 것처럼
압력 통제 정밀도: ± 3%.
WorkingTemp: - 10~350℃
정격 여행: 도표 1를 보십시오
모양 크기: 숫자 3에서 보이는 것처럼, 도표 2
제품의 무게: 도표 2에서 보이는 것처럼

 동작 원리
1. 압력 규칙 유형
나타난 방향에 있는 벨브가 공정 매체에 의하여 흘러 관통합니다. 벨브 마개의 위치는 마개에 의해 형성된 자유지역과 좌석 사이 흐름율을 결정합니다. 통제되는 하류 압력은 포지셔닝 힘으로 개조되는 작동 격막에 압력탭을 통해 전달됩니다. 이 힘은 세트 포인트 견과를 사용하여 포지셔닝 봄 force.the 봄 힘의 기능으로 벨브 마개를 조정될 수 있습니다 조정합니다. 압력 공정한 구조는 밖으로 균형을 잡아 벨브 마개에 상류 압력 그리고 행동해서 창조된 힘이라고 할 수 있습니다. 하류 압력은 액추에이터에 있는 격막 지역을 통해 균형입니다.
2. 압력 기복 유형
나타난 방향에 있는 벨브가 공정 매체에 의하여 흘러 관통합니다. 벨브 마개의 위치 및 마개와 좌석 사이에서 풀어 놓인 지역은 흐름율을 결정합니다. 작동 격막은 봄과 세트 포인트 견과를 두어서 벨브가 압력의 구호하는의 앞에 봄 힘에 의해 닫다 그래야, 긴장됩니다. 통제되는 상류 압력은 포지셔닝 힘으로 개조되는 작동 격막에 압력탭을 통해 전달됩니다. 이 힘은 포지셔닝 봄의 힘에 따라 vlave 마개 위로 이동을 위해 사용됩니다. 상류 압력에서 유래할 힘이 조정하는 세트 포인트의 위 상승할 때, 압력에 있는 변화에 벨브가 propotionally 열립니다. 마개에 행동하는 업스트림과 다운스트림 압력은 공정합니다.
