제품 상세 정보:
결제 및 배송 조건:
|
| 사이즈: | 1/2″ - 6″ | 디자인: | GB/T12237/1989 |
|---|---|---|---|
| 동작 압력: | PN16/40 | 적당한 매체: | 물, 석유, 가스와 약간의 부식성 액체 |
| 재료: | SS304,SS316, WCB,CF8,CF8M | 작동: | 왜곡, 지레로 움직입니다 |
| 연결: | 플랜지된 무선주파수, 웨이퍼 | ||
| 강조하다: | 불 안전한 공 벨브,뜨 공 벨브 |
||

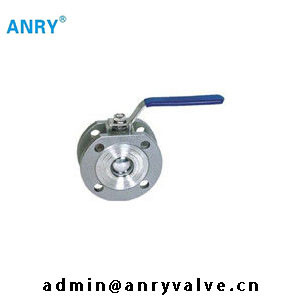

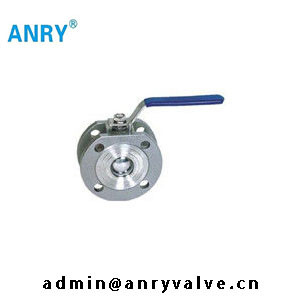

SS316 CF8M 몸 PTFE 바이톤 좌석 플랜지된 단부 RF 웨이퍼 볼 밸브
플랜지된 단부 웨이퍼 볼 밸브
동작 압력 :PN16/40
온도 범위 :-20-250' Ｃ
적당한 매체 :물, 석유, 가스와 약간의 부식성 액체
디자인 :GB/T12237/1989
단부 플랜지 :JB79
화재 금고 :API 607 번째 1993년
점검 & 테스트 :GB/T13927-1992
주요 부문 소재
| 아니오. | 파트 명칭 | 재료 | ||
| 1 | 신체 | A351-CF8 | A351-CF8M | WCB |
| 2 | 볼 | SS316 | SS304 | SS304 |
| 3 | 자리 | PTFE | PTFE | PTFE |
| 4 | 가스킷 | PTFE | PTFE | PTFE |
| 5 | 줄기 | SS316 | SS304 | SS304 |
| 6 | 글랜드 패킹 | SS304 | SS304 | SS304 |
| 7 | 볼트와 핵심 | SS304 | SS304 | SS304 |
차원
| 사이즈 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ | 5″ | 6″ |
| Ｄ | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| Ｌ | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| Ｄ | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| Ｈ | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| Ｅ | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| 비 | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| Ｆ | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
