제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 플랜지 나이프 게이트 밸브 | 애플리케이션: | 일반적인 |
|---|---|---|---|
| 구조: | 나이프 게이트 | 연결: | 플랜지 끝 |
| 재료: | 스테인레스 스틸,캐스팅,단조 탄소강/스테인리스,합금 및 기타 | 힘: | 수동, 공압, 웜 기어, 전기 작동 |
| 압력: | 중간 압력, 저압 | 미디어: | 물, 가스, 기름, 가스 / 기름 / 물, 원유 및 천연 가스 및 산성 매체 |
| 본체 재질: | 무쇠, 연성이 있는 철, 스테인리스, WCB, CF8 CF8M GGG40, | 기준: | ANSI 학사 DIN JIS, DIN, ASTM, ASME B16.34, API 6D |
| 하이 라이트: | DN300 API Valves,PN25 cf8m valve,DN300 cf8m 문짝 밸브 |
||
소개:

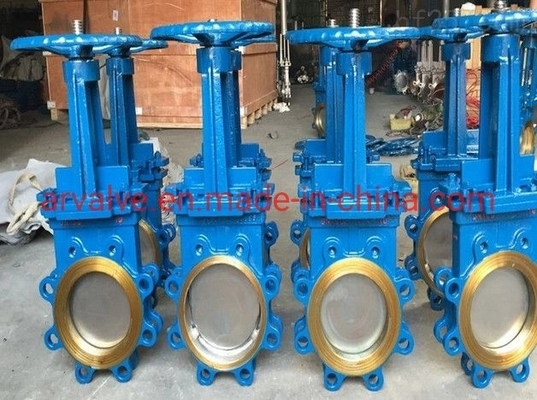

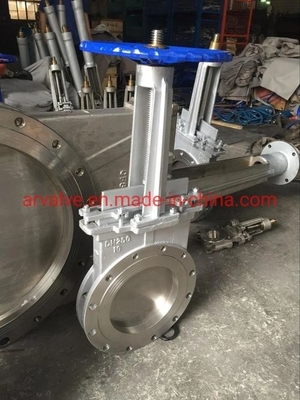

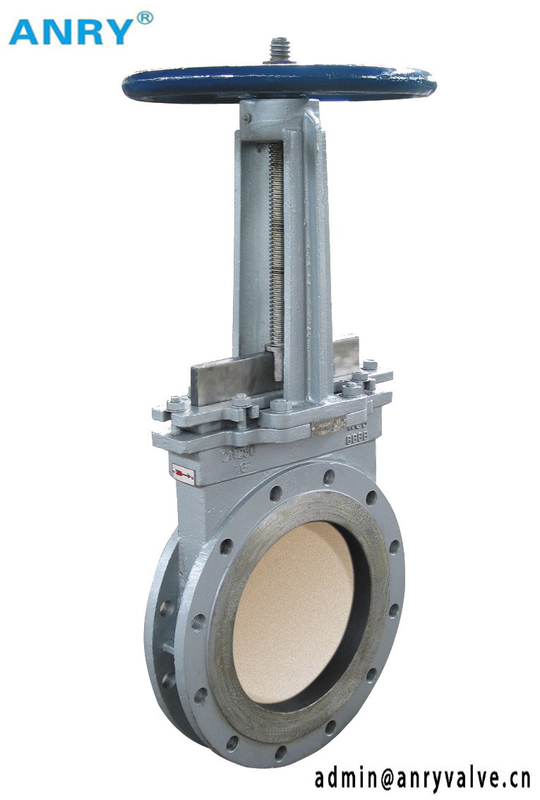

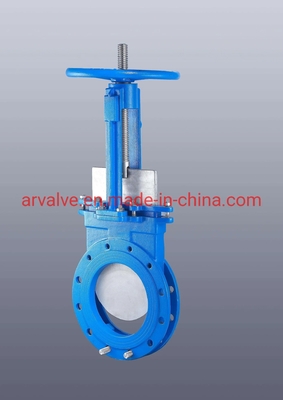

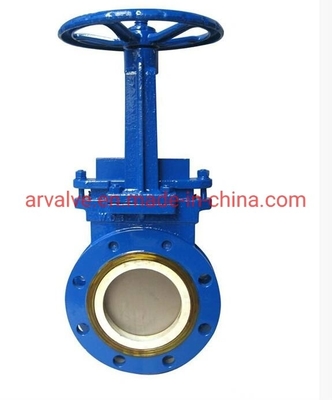

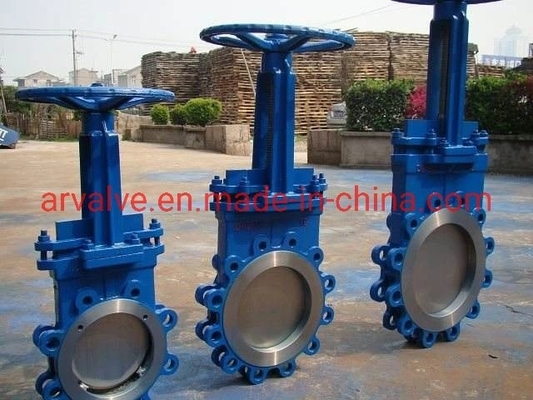

Rising Stem Gate Valve는 온-오프 작동을 위해 산업용 파이프라인에 사용되는 단방향 웨이퍼 나이프 에지 게이트 밸브입니다.
바디와 시트의 구조는 미세 입자 흐름에 대한 막힘 차단을 제거합니다.또한 경사진 칼날은 게이트가 두꺼운 매체를 쉽게 절단하는 데 도움이 됩니다.
| 크기 범위: | DN50~600mm NPS 2"-24"(요청 시 더 큰 크기) |
| 최대 작업 보도: | DN50~DN250: 10Bar NPS2~NPS10:150Psi DN300~DN450: 7바 NPS12~NPS18:90Psi DN500~DN600: 4바 NPS20~NPS24:60Psi |
| 온도범위: | -29...+800ºC |
| 씰 견고성: | MSS SP-81에 따르면 |
| 본체 재질: | 탄소강, 스테인리스강, 특수 합금 |
| 게이트 재질: | 스테인리스 크롬 도금, 특수 합금 |
| 시트 재질: | 스테인레스 스틸+STL EPDM(120°C) /바이톤(200°C)/PTFE(200°C) /NBR(90°C) |
| 면 대면: | MSS SP-81 |
| 플랜지 표준: | GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| 신청: | 펄프 및 제지, 수처리, 음료 및 식품, 정밀 화학, 파워플래닛, 철강산업 등 |
특징:
1. 본체:
전체 보어 구조의 일체형 본체는 원활한 흐름, 쉬운 조립 및 더 작은 쉘 누출 가능성을 보장합니다.
홈 대신 게이트 고정물을 위한 포트 하단의 가이드 클로 디자인은 밸브 차단 시 잠재적인 막힘을 제거합니다.
2. 게이트:
경 사진 칼날은 강한 절단 응력과 단단한 밀봉을 제공합니다.
포트 위의 PTFE 탄성 포인트 가이더는 게이트와 본체 사이의 금속-금속 접촉을 방지합니다.
더 높은 압력을 충족시키기 위해 게이트 두께를 늘릴 수 있습니다.
3. 좌석:
시트는 교체할 수 있어 유지 관리 비용을 절감할 수 있으며 다른 실링 등급을 충족하고 일반적인 시트 마모를 보상하도록 조정할 수 있습니다.
